Sans solution adaptée, vous perdez de l’espace, du temps et de la sécurité.
Heureusement, le rack cantilever s’impose comme la solution de référence pour le stockage de tubes, profilés, bois de charpente ou panneaux de grande longueur.
🔍 Qu'est-ce qu'une charge longue ?
Dans le monde industriel, une charge longue désigne tout produit de plus de 3 mètres dont la longueur dépasse largement la largeur et la hauteur.
Quelques exemples selon les secteurs :
Métallurgie : tubes acier/inox/aluminium (3 à 12 m), profilés IPN, UPN, HEA, barres pleines, tôles grand format.
Bois : bois de charpente, planches, contreplaqué, MDF, panneaux, lattes de parquet.
BTP / Plomberie : tubes PVC, conduits électriques, profilés de bardage, échelles.
Leur point commun ? Leur longueur rend leur stockage complexe et dangereux sans équipement adapté. Ce type de stockage concerne particulièrement les négoces de matériaux, menuiseries, métalleries ou grossistes du BTP.
⚠️ Les 5 problèmes majeurs d'un stockage inadapté
1. Espace au sol gaspillé
Un tube de 6 mètres posé au sol occupe 6 mètres linéaires. Multipliez cela par des dizaines de références : l’espace disparaît vite.
2. Manutention chronophage
Chercher une barre au milieu d’une pile devient vite une opération de 15 minutes. Productivité divisée, manutention risquée, perte de temps quotidienne.
3. Produits détériorés
Les charges empilées s’écrasent les unes sur les autres : déformations, rayures, pertes. Un profilé aluminium endommagé = plusieurs centaines d’euros perdus.
4. Gestion désorganisée
Sans rayonnage structuré, difficile de gérer les stocks : erreurs, doublons, inventaires imprécis, commandes inutiles et marges en baisse.
5. Risques d’accidents
Une barre d’acier de 6 mètres et 50 kg qui tombe peut être dramatique. La CARSAT le rappelle : le stockage inadapté est une cause majeure d’accidents dans les entrepôts.
🏗️ Le Rack Cantilever : la solution idéale pour charges longues
Le rack cantilever (ou rayonnage en porte-à-faux) est la solution professionnelle la plus efficace pour le stockage de charges longues.
Son principe : des colonnes verticales robustes supportent des bras horizontaux en porte-à-faux. Les charges reposent dessus, sans montant avant — l’accès est donc entièrement libre.
Deux configurations possibles

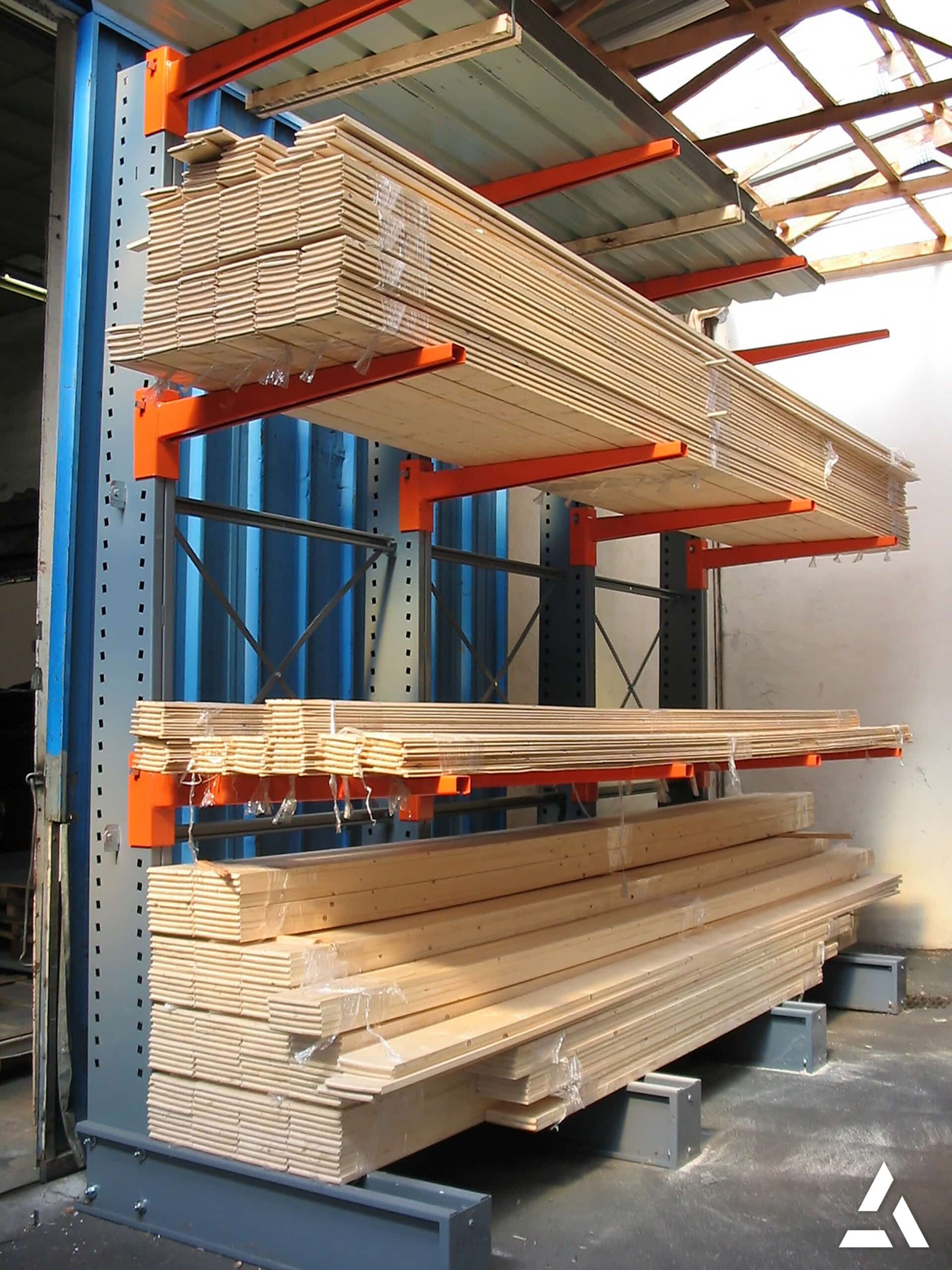

Cantilever simple face : bras d’un seul côté, idéal contre un mur ou en périphérie.

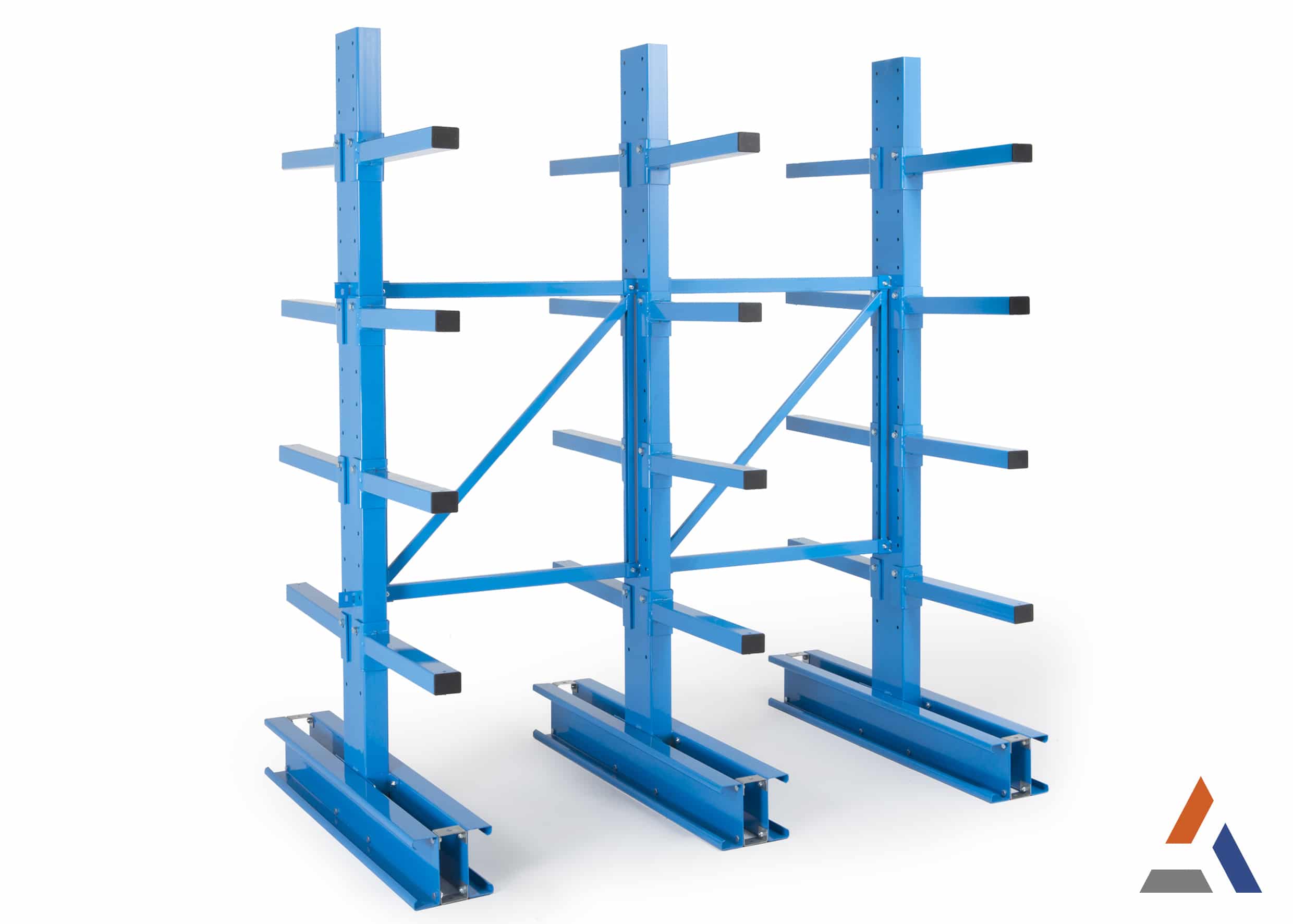

Cantilever double face : bras des deux côtés d’une colonne centrale, optimisant la capacité sur une même emprise au sol.
Des capacités pour tous les besoins
Cantilever léger : 100 à 300 kg par bras (tubes PVC, bois léger).
Cantilever moyen : 300 à 1000 kg par bras (profilés acier standard).
Cantilever lourd : jusqu’à 3000 kg par bras (poutrelles IPN, matériaux industriels).
✅ Les 7 avantages clés du rack cantilever
Accès libre et rapide : aucun montant avant, manutention fluide.
Flexibilité totale : stockez différentes longueurs sur un même rack.
Hauteur exploitée : jusqu’à 6 à 8 mètres de haut.
Structure évolutive : ajoutez bras ou niveaux selon vos besoins.
Visibilité optimale : toutes les références sont accessibles d’un coup d’œil.
Protection du matériel : plus de contact entre produits = plus de déformations.
Sécurité garantie : conforme aux normes en vigueur.
🧮 Comment choisir votre rack cantilever ?
Les 5 critères essentiels
1. Longueur des charges :
< 3 m → rack à palettes possible
3 à 6 m → cantilever moyen
6 m → cantilever lourd
2. Poids par bras :
léger (≤ 300 kg), moyen (300-1000 kg), lourd (≥ 1000 kg).
3. Fréquence d’accès :
forte rotation → niveaux bas accessibles.
4. Manutention :
chariot frontal (3,5-4 m d’allée) ou latéral (2,5-3 m).
5. Budget :
< 10 000 € : cantilever léger
10–30 000 € : modèle moyen
30 000 € : sur-mesure grande capacité
⚠️ Les limites du cantilever à connaître

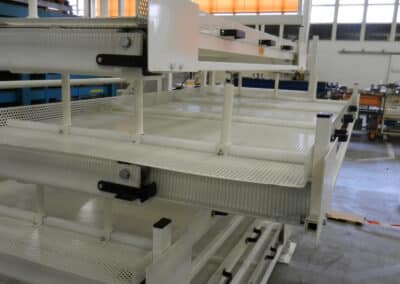

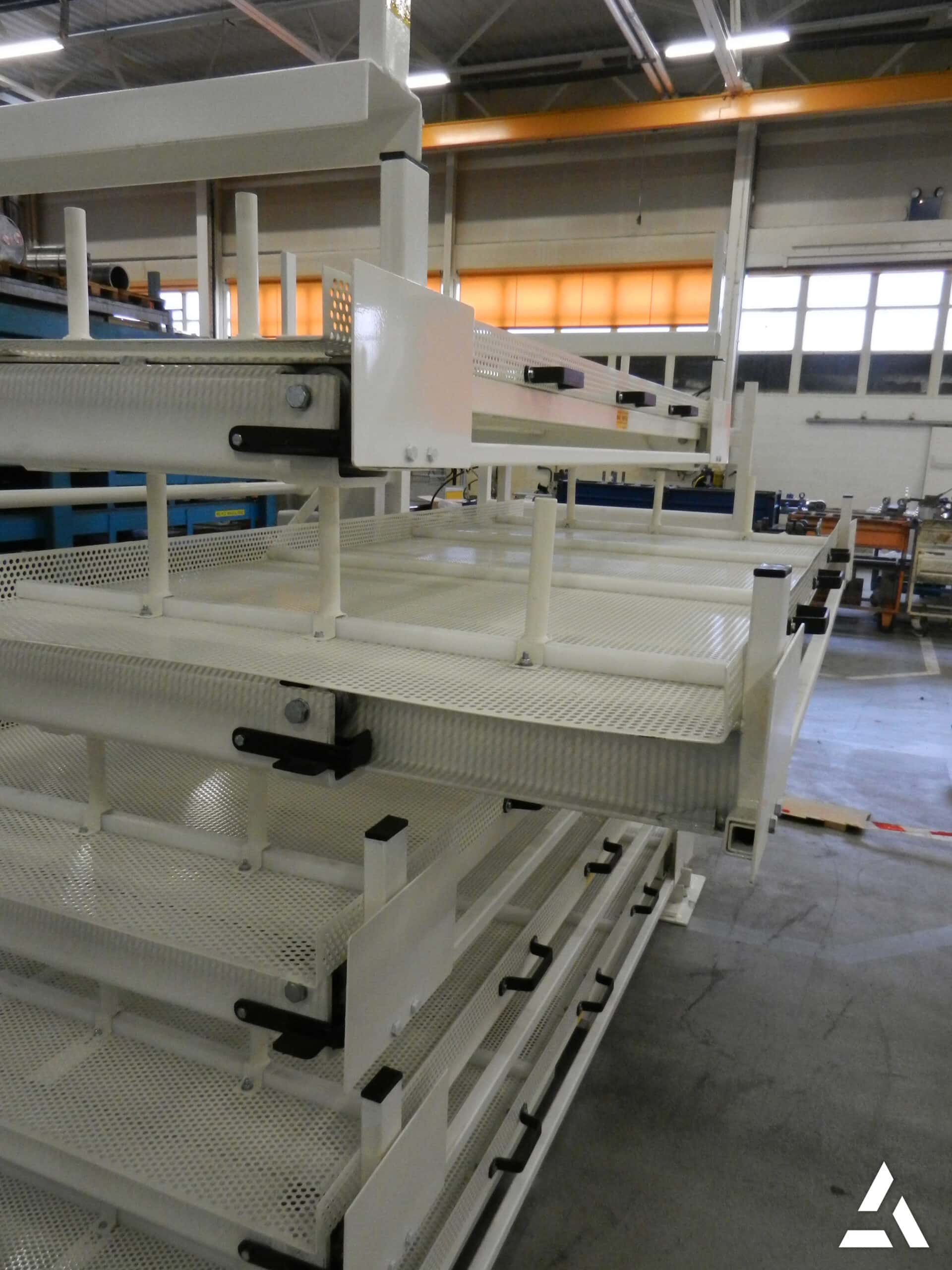

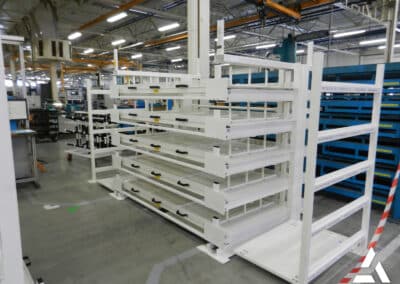

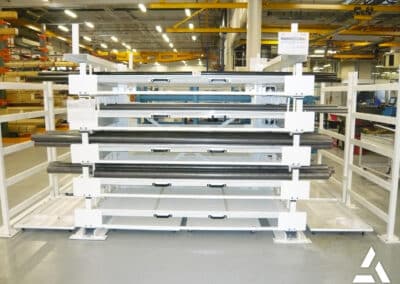

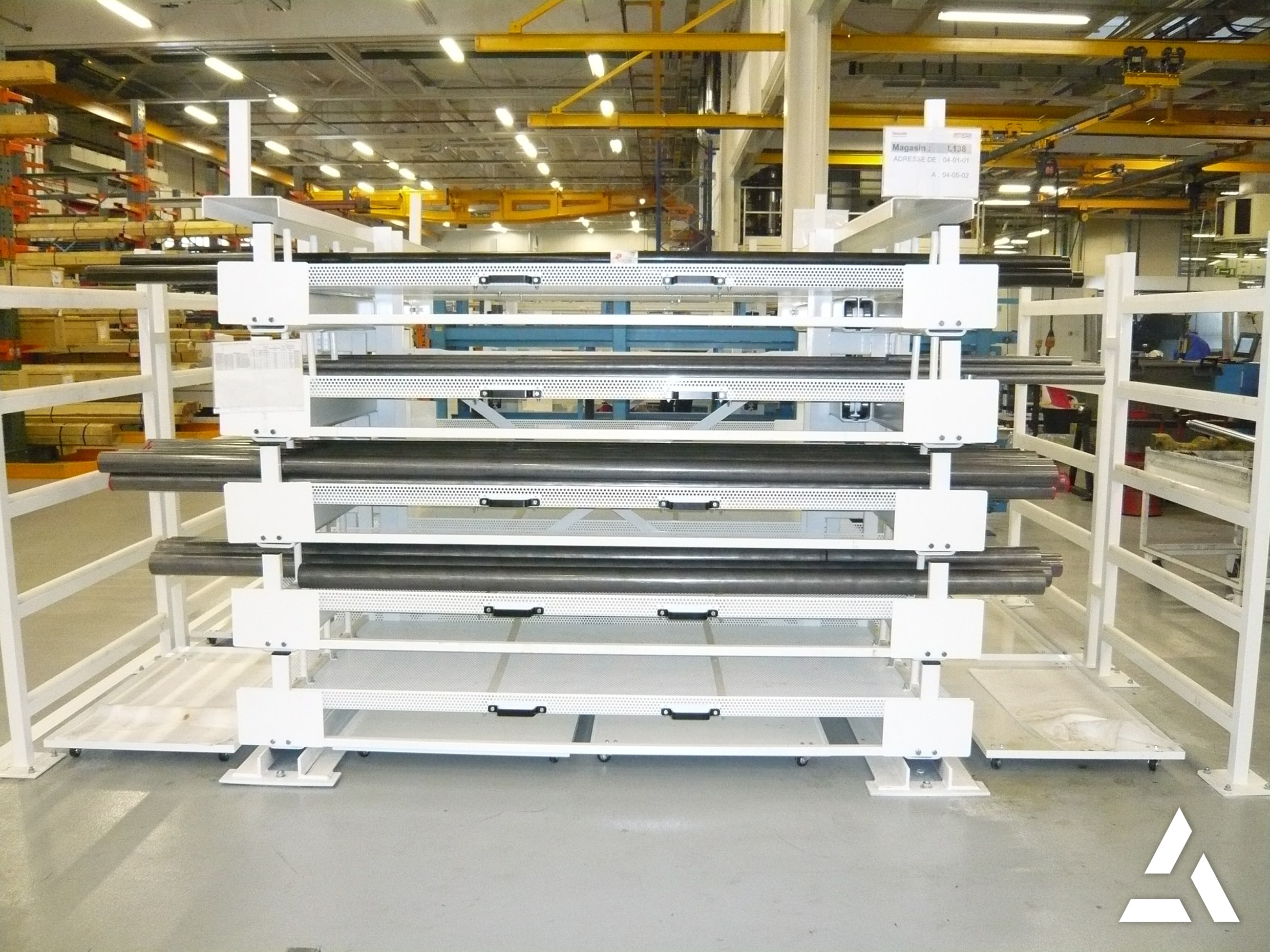

La structure en porte-à-faux empêche l’utilisation de ces équipements de levage. Pour les entrepôts nécessitant ce type de manutention, il existe une solution : le cantilever à tiroirs, spécialement conçu pour permettre l’utilisation de palans.
🧱 Installation & sécurité : les points clés
Étude de dalle
Un rack cantilever de 6 m exerce 3 à 5 tonnes par point d’ancrage. Votre dalle doit avoir une résistance minimale de 25 MPa et 15–20 cm d’épaisseur.
Selon les normes de sécurité en vigueur, chaque colonne doit être solidement ancrée au sol. Cette fixation est obligatoire pour garantir la stabilité de la structure et prévenir tout risque de basculement.
Les chevilles chimiques constituent la solution standard (20 à 40 € par point d’ancrage).
Installation en 5 étapes
– Traçage au sol
– Forage & ancrage
– Montage des colonnes
– Fixation des bras & contreventements
– Contrôle final et remise des documents
Durée : 2 à 5 jours selon la taille du projet.
🌤️ Le cantilever en extérieur : une solution sous conditions
Le rack cantilever peut être installé en extérieur, notamment sous auvent, mais cette configuration nécessite une attention particulière et des aménagements spécifiques.
Les contraintes à prendre en compte
Conditions climatiques et géographiques :
Prise au vent : calculs obligatoires selon les conditions locales et la zone géographique
Atmosphère saline : attention particulière dans les zones littorales (embrun, corrosion)
Charge de neige : la structure et l’auvent doivent supporter le poids de la neige accumulée
Activité sismique : adaptation nécessaire selon la zone géographique
Protection anticorrosion :
Pour une installation extérieure, la galvanisation à chaud est indispensable pour garantir une durée de vie de 30 à 40 ans.
Contrairement à une installation intérieure, un cantilever extérieur ne peut pas être installé directement sur un sol stabilisé. Vous devrez prévoir :
Des semelles béton individuelles pour chaque point d’ancrage, ou :
Une dalle béton complète pour l’ensemble de la structure
Cette fondation en béton est essentielle pour garantir la stabilité et la durabilité de l’installation face aux intempéries et aux variations du sol.
Auvent et structure
Si vous installez le cantilever sous auvent, celui-ci doit faire l’objet de calculs spécifiques de résistance au vent et à la neige pour éviter tout risque d’effondrement.
💡 Conseil : Une étude technique préalable est indispensable pour toute installation extérieure. Les conditions varient fortement selon votre localisation géographique.
💬 Questions fréquentes :
→ Quelle capacité maximale ? Jusqu’à 3000 kg par bras pour les modèles lourds.
→ Peut-on stocker des longueurs différentes ? Oui, c’est l’un des principaux avantages du cantilever.
→ Quel budget prévoir ? De 8 000 à 30 000 € selon la taille et la charge.
→ Utilisable en extérieur ? Oui, avec galvanisation à chaud et fondations béton adaptées (semelles ou dalle). Attention aux contraintes climatiques et géographiques.
→ Le cantilever doit-il obligatoirement être fixé au sol ? Oui, l’ancrage au sol est une obligation réglementaire pour garantir la stabilité et la sécurité.
